產品中心

鋁型材系列

產品描述
鋁型材系統與線棒系統類同，以其柔性化、靈活多變、擴展性強等特點，幫助現代企業降低物流成本、持續改善物流 管理，使企業逐步走向精益生產；由鋁型材與種類豐富的聯接夾頭組合而成．可由現場工人根據自身條件和操作習慣，利用鋁型材系統自行設計工位器具 ，從而不斷提高工作效率，使物流的持續改進成為可能。

鋁型材系列

標準鋁型材有很多平面規格，但長度規格為6米。現有鋁型材平面規格型號為4040，其平面規格為： 40×40(mm)，重量為2.02kg/m

鋁型材系列
20—4系列 30—6系列
鋁型材系列
型號:2020—4
重量:0.46kg/m
斷面積:170mm2
慣性矩IX:0.65×104
慣性矩YX:0.65×104
 鋁型材系列
型號:2040—4
重量:0.84kg/m
斷面積:300mm2
慣性矩IX:1.2×104
慣性矩YX:4.7×104
 鋁型材系列
型號:3030
重量:1.16kg/m
斷面積:427.7mm2
慣性矩IX:3.73×104
慣性矩YX:3.73×104
 鋁型材系列
型號:3060
重量:1.94kg/m
斷面積:718mm2
慣性矩IX:6.96×104
慣性矩YX:26.43×104



40—8系列
鋁型材系列
型號:4040—4
重量:2.02kg/m
斷面積:747mm2
慣性矩IX:11.69×104
慣性矩YX:11.69×104
 鋁型材系列
型號:4040L
重量:1.43kg/m
斷面積:531.2mm2
慣性矩IX:8.32×104
慣性矩YX:8.32×104

鋁型材系列

型號:4060
重量:3kg/m
斷面積:1112mm2
慣性矩IX:17.01×104
慣性矩YX:35.98×104>

鋁型材系列

型號:4080
重量:3.63kg/m
斷面積:1342mm2
慣性矩IX:23.46×104
慣性矩YX:83.18×104



60—6系列



80—8系列



鋁型材系列

型號:6060
重量:3.02kg/m
斷面積:1117mm2
慣性矩IX:46.63×104
慣性矩YX:46.63×104

鋁型材系列

型號:8080
重量:5.9kg/m
斷面積:2168mm2
慣性矩IX:155.3×104
慣性矩YX:155.3×104
 鋁型材系列

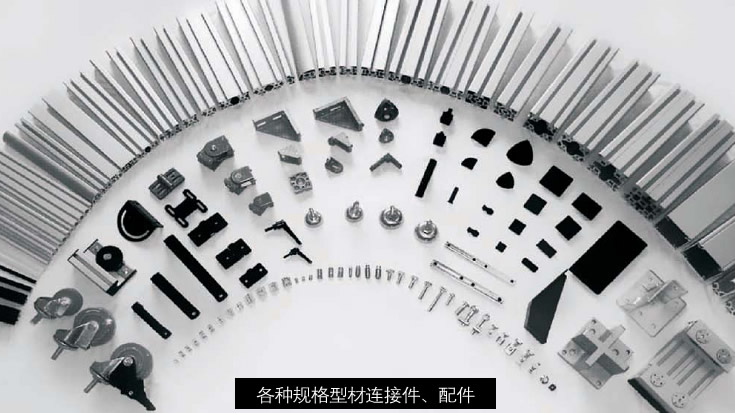

鋁型材配件
基本型有十幾種，常用的料架形狀通過這些均能完成，體現了模塊化的思路。

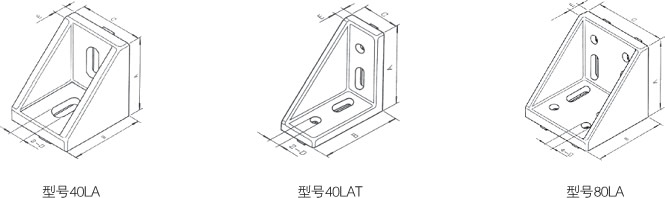

用于加強被連接型材點的支撐力，也可以用作需要移動位置的型材連接方式，材料采用鋁合金，連接用的T型螺栓及及 螺母需另外配。

鋁型材系列


T型連接板：用于型材高強度T形連接。
采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接
 		 L型連接板：用于型材高強度L形連接。
采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接
型號 A B C D E
30TL 85 85 26 Ф7 3.5
40TL 85 110 36 Ф9 4
型號 A B C D E
30TL 85 85 26 Ф7 3.5
40TL 85 110 36 Ф9 4

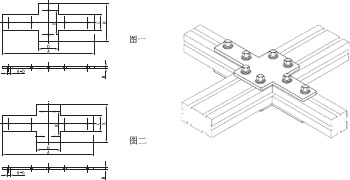

十字型連接板：用于型材高強度T形連接。

采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接。


鋁型材系列

一字型連接：用于型材高強度連接。


鋁型材系列
型號 A B C D E F G 備注
3030SL 118 54 28 28 40 Ф6.5 4 圖一
4040SL 160 80 35 35 60 Ф6.5 5 圖一
3060SL 220 90 28 58 60 Ф6.5 5 圖二
3090SL 250 90 28 88 60 Ф6.5 5 圖二
4080SL 240 100 38 78 70 Ф6.5 5 圖二
型號 A B C D
10YL 110 9.8 6.1 M5
14YL 140 13.5 6.1 M6

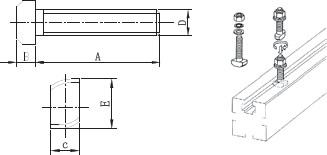

T型螺栓：T型螺栓直接放入型材槽內，安裝過程中它能自動定位鎖緊，常以法蘭 螺母配合使用，是安裝角件等型材配 件的好幫手。根據不同規格型材、槽寬及安裝要求可選用不同規格及長度的T型螺栓。


鋁型材系列

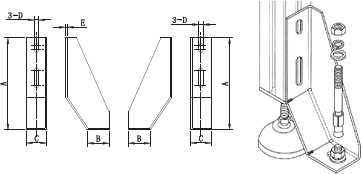

板底腳：用于設備與地面的固定。采用膨脹螺栓緊固。

鋁型材系列
型號 A B C D E
10TS6×20 20 4.5 6 M6 9.9
10TS6×25 25 4.5 6 M6 9.9
14TS8×25 25 6 8 M8 13.8
10TS8×30 30 6 8 M8 13.8
14TS8×35 35 6 8 M8 13.8
型號 A B C D E
40BJZ 170 80 38 8.5 3
40BJY 170 80 38 8.5 3
40BJZ-A 200 90 35 8.5 3
40BJY-A 200 90 35 8.5 3

90度對角片：用于低、中強度L形連接，將型材銑成45度角，在將90度對角片插入 型材槽內，采用螺絲或六角螺栓緊固 。 槽用直角座：根型材的直角連接，安裝時將兩端分別插入用于兩型材槽坑內，將 緊定螺釘鎖緊。
型號 A B C D
30DA 40 9.8 5 M5
40DA 44 13.6 6 M6
型號 A B C D
8CZ 35 8.1 3.5 M4
10CZ 45 10.1 4.5 M6
14CZ 55 13.8 5 M8

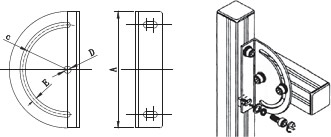

轉接板：用于需要調整角度的結構


鋁型材系列

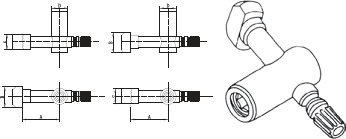

T型連接組件：用于型材之間的T形連接。用鉆模在型材上鉆孔；然后在使用T型連 接件組連接。


鋁型材系列
型號 A B C D E F 備注
ZB86 86 86 Ф60 Ф6.1 6.1 3 圖一
ZB96 96 96 Ф66 Ф8.1 8.1 3 圖一
ZBR40 110 25 R40 Ф6.1 6.1 3 圖二
ZBR50 130 30 R50 Ф8.1 8.1 3 圖二
型號 A B C D L 鉆模 備注
DT6-A 17.5 9.8 6 Ф8 15 30ZM 圖一
DT6-B 17.5 9.8 6 Ф8 15 30ZM 圖二
DT8-A 24 13.5 8 Ф11 20 40ZM 圖一
DT8-B 24 13.5 8 Ф11 20 40ZM 圖二

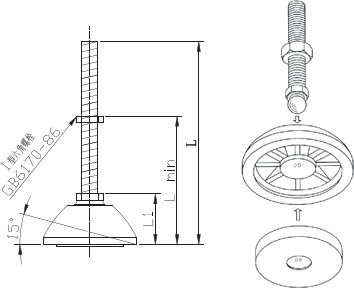

MC尼龍底腳組件：用于框架底部的支撐，減振性能好，具有自動調位作用，允許最大傾角15度，保證支撐桿垂直，消 除支撐桿的彎曲力。
鋁型材系列		 底腳蓋板：用于型材底腳的連接
鋁型材系列
型號 D d L L1 Lmin F
DJN50-M6 50 M6 98 28 33 1000N
DJN50-M8 50 M68 98 28 35 1500N
DJN60-M8 60 M8 102 32 39 1500N
DJN60-M12 60 M12 102 32 43 2000N
DJN80-M12 80 M12 108 38 49 2500N

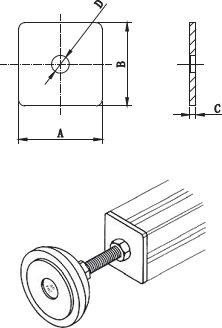

型號 A B C D
3030GJ 30 40 3 Ф6.5
4040GJ 40 40 3 Ф6.5
4060GJ 60 40 3 Ф6.5

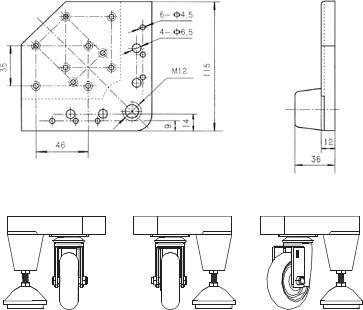

底腳轉接板：4040DB用于4040、4040L型材框架的底部連接


鋁型材系列

腳輪組件：用于需要移動的設備


鋁型材系列
型號 D
4040DB-M12 M12
4040DB-M16 M16

滾道聯接件
鋁型材系列   鋁型材系列   鋁型材系列   鋁型材系列
LV-2044DW滾道聯接件

LV-2044C滾道聯接件

LV-2044W滾道聯接件

LV-2044D滾道聯接件

其它配件
鋁型材系列   鋁型材系列   鋁型材系列
特制悶蓋既美觀又可避免型材尖角劃傷工人。

調節腳可用于一些需要固定的場合。

美觀而又符合人機工程學設計的把手，配合腳輪使用，使鋁型材系統移動時靈巧自如。


鋁型材系列

鋁型材產品案例
鋁型材工作桌 鋁型材機床踏板

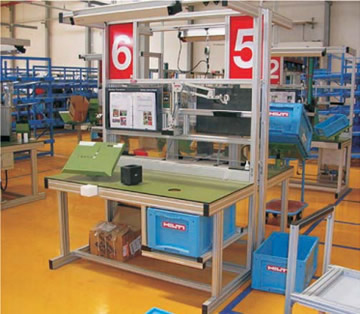

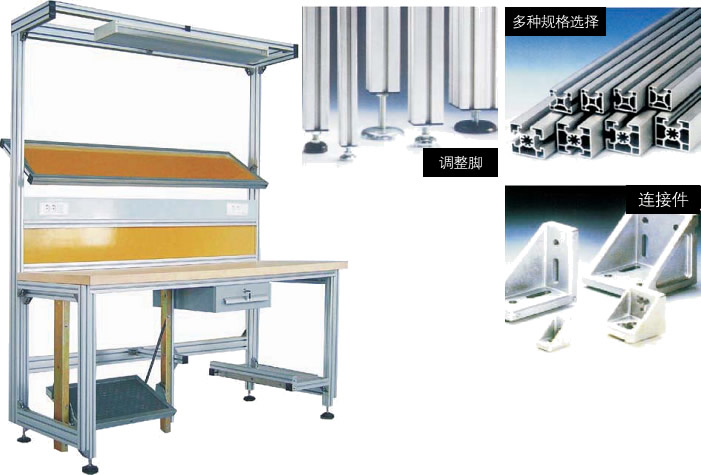

型材工作桌框架主要由各種規格型材組合而成，采用不同連接件連接，從而實現了不同的功能，比如可配文件看板、 燈具、氣動工具、吊抽、吊柜等等。可自由搭配，結構簡單，充分體現了鋁型材作為柔性產品的優勢。


鋁型材系列

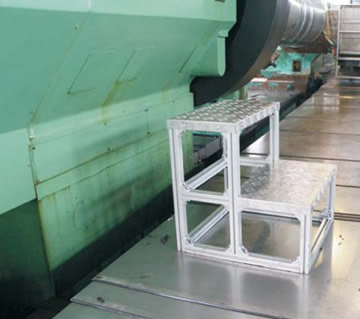

 型材機床踏板主要采用40×40型材，腳踏板采用3．0花紋鋼板，防滑，主要做為機床輔助產品而設計，尺寸可根 據客戶需求設計。


鋁型材系列

鋁型材登高梯 型材流利架

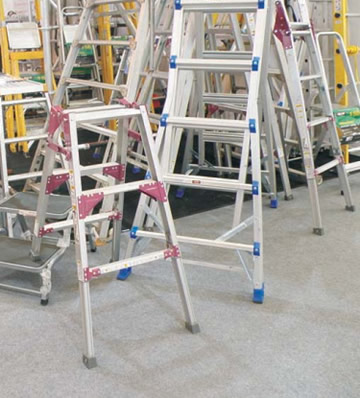

型材登高梯以其輕便、美觀等優勢，深得廣大用戶喜愛，我們可根據客戶使用環境為您設計各種不同的鋁型材登高梯，以滿足您的需求。

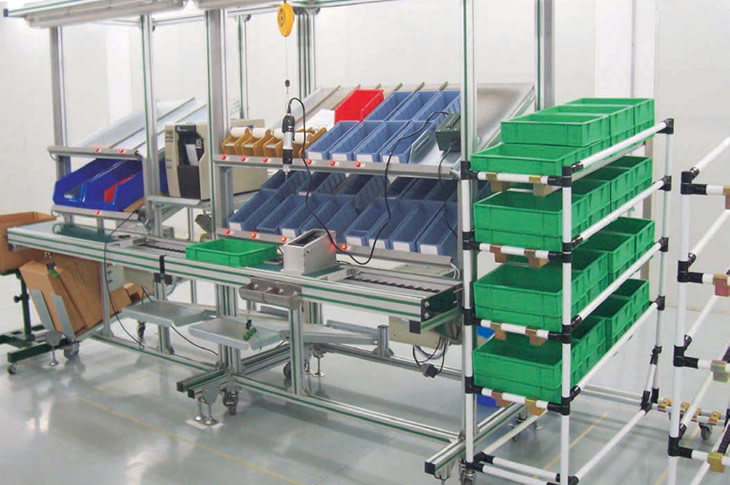

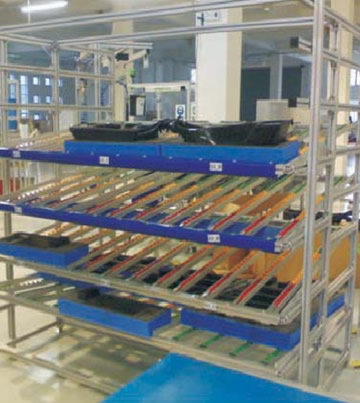

 		 型材流利架主要采用40×40型材，配合鋁型材滾道設計制作美觀、實用。主要適用于工作輕型零配件加工行業流 水線，不同顏色滾道體現了不同的儲料情況
鋁型材系列 鋁型材系列
